(应用领域)橡胶伸缩节采用橡胶加工而成，广泛用在各种行业管道减震补偿，在地面沉降地区，更需要加装橡胶伸缩节，来补偿地面沉降对管道轴心度的影响，橡胶伸缩节是由两端带橡胶凸缘的光滑波形补偿元件与金属法兰组成。金属法兰常采用松套结构。波形补偿元件表面为橡胶，内层为数层强力纤维或钢带(丝)加强的夹层。加强纤维或钢带(丝)等加强夹层延伸到两端的像胶凸缘，凸缘内有硬钢丝骨架。
#：伸缩节(橡胶接头)
#：DN150-PN16氟橡胶伸缩节相关参数
KXT-DN150橡胶接头：L=180mm，轴向压缩18mm，轴向拉伸10mm，横向位移12mm，偏转角度15°
橡胶伸缩节有具有较大位移补偿能力，可进行轴向、横向和角向位移的补偿，有降低噪音、减少震动和防腐能力。
氟橡胶（FKM）：各种性能都比较优越，可塑性比较差。橡胶材质根据使用介质选材，法兰材质有碳钢/球墨QT450/不锈钢等。

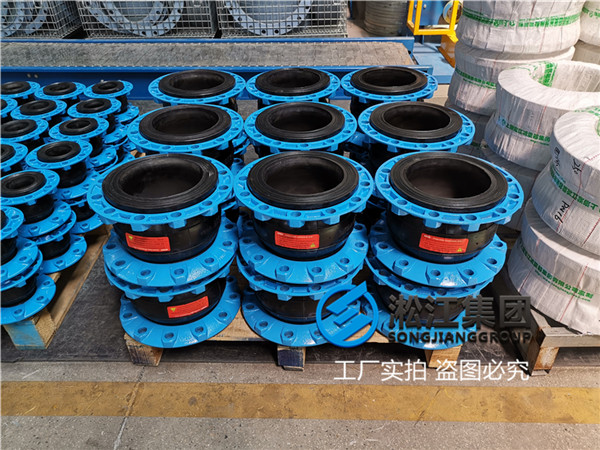

橡胶接头参考样图:
(橡胶那些事儿)增韧剂是具有降低复合材料脆性和提高复合材料抗冲击性能的一类助剂。可分为活性增韧剂与非活性增韧剂两类，活性增韧剂是指其分子链上含有能与基体树脂反应的活性基团，它能形成网络结构，增加一部分柔性链，从而提高复合材料的抗冲击性能。
